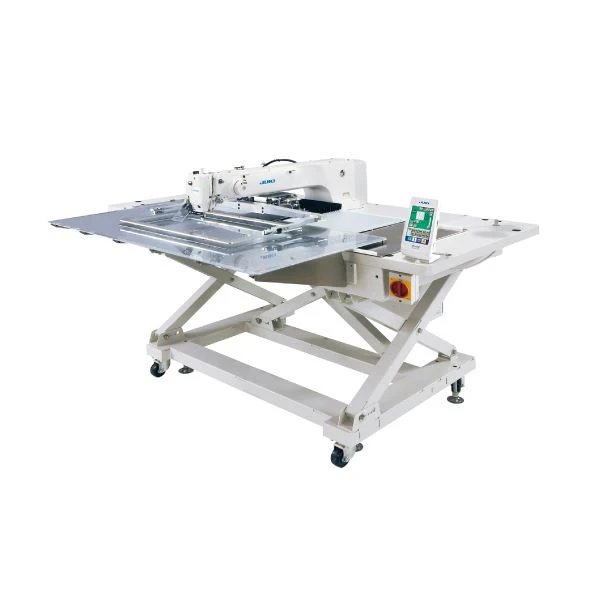

JUKI AMS 224EN

JUKI AMS-224EN programmējamās shēmas mašīnas parametri:

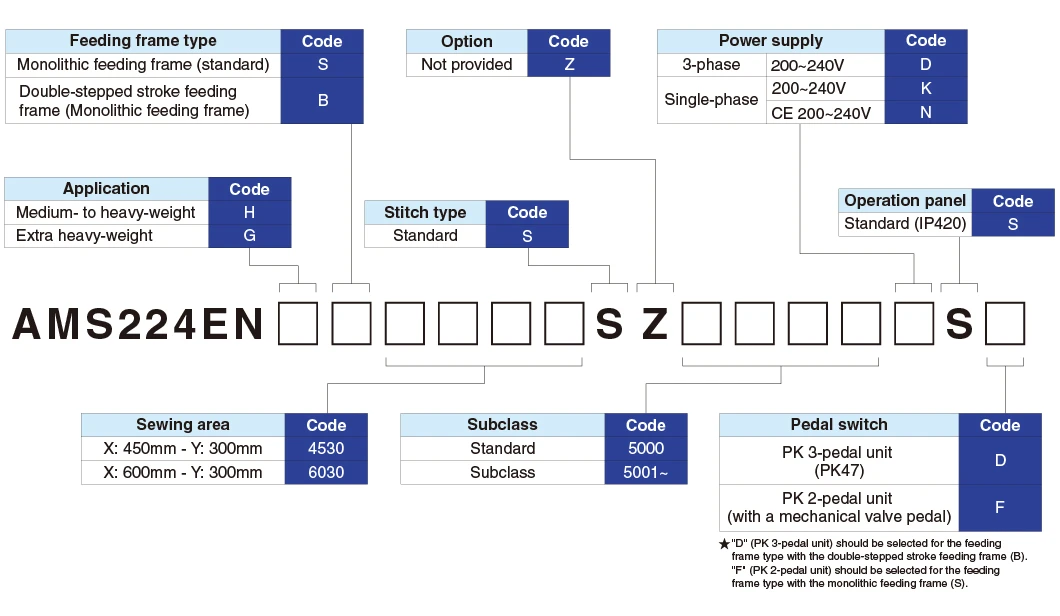

Modeļa nosaukums	AMS-224EN-HS4530	AMS-224EN-GB4530	AMS-224EN-HS6030	AMS-224EN-GB6030
Pieteikums	Vidēja līdz smaga svara	Īpaši smags svars	Vidēja līdz smaga svara	Īpaši smags svars
Barošanas rāmja tips	Monolīts barošanas rāmis: (pneimatiskā darba skava)	Divpakāpju gājiena padeves rāmis: (pneimatiskā darba skava)	Monolīts barošanas rāmis: (pneimatiskā darba skava)	Divpakāpju gājiena padeves rāmis: (pneimatiskā darba skava)
Maks. šūšanas ātrums	2500 sti/min (dūriena garums 3 mm vai mazāks)
Šūšanas zona	450 mm (X) × 300 mm (Y)		600 mm (X) × 300 mm (Y)
Iestatāms dūriena garums	{{0}}.1-12,7 mm (0,05 mm solis)
Adatas stieņa gājiens	41,2 mm
Barošanas rāmja pacelšana	Maks. 30 mm
Starpspiediena pacelšana / gājiens	Pacelšanas apjoms: 20mm / gājiens: standarta 4 mm (0–10 mm)
Maināma starpspiediena apakšējā pozīcija	Standarta {{0}},5 mm (maks. 0-7,0 mm)
Adata (piegādes laikā)	DP×17(#18) (135×17 Nm110)	DP × 17(#23) (135 × 17 Nm260)	DP × 17 (#18) (135 × 17 Nm110)	DP × 17 (#23) (135 × 17 Nm260)
Pavediens	#50-#2	#20-#2	#50-#2	#20-#2
Āķis	Divas ietilpības atspoles āķis
Modeļa datu glabāšana atmiņā	Galvenā korpusa atmiņa: maks. 500 000 šuves, 999 raksti (maks. 50 000 šuves / raksts)
	Ārējie datu nesēji: maks. 50000000 dūrienu, 999 raksti (maks. 50000 šuves/raksts)
Palielināšanas / samazināšanas iespēja	Rakstu var neatkarīgi palielināt/samazināt X un Y virzienos 1%~400% (0,1% solis)
Palielināšanas / samazināšanas sistēma	Raksta palielināšanu/samazināšanu var veikt, palielinot/samazinot dūriena garumu vai dūrienu skaitu (Šī raksta izvēles laikā var palielināt/samazināt tikai dūriena garumu.)
Spoles diegu skaitītājs Preču skaitītājs	Augšup/lejup sistēma (0-9999)
Eļļošana	Rāmis ir ieeļļots ar smērvielu / āķis un āķa piedziņas vārpstas pārnesumkārba tiek ieeļļota no tvertnes
Smēreļļa	Āķis: JUKI New Defrix Oil No.2 (ekvivalents ISO VG32)
Šujmašīnas motors	Kompakts maiņstrāvas servomotors (tiešās piedziņas sistēma)
Jaudas prasība Enerģijas patēriņš	Vienfāzes, 3-fāzes 200-240V / 550VA
Saspiestais gaiss / Gaisa patēriņš	{{0}}.5-0.55 MPa (maks. 0,55 MPa) / 1,8 dm³/min (ANR)
Kopējais svars	401 kg		410 kg
Izmēri	1703 × 1370 × 1200 mm (bez vītņu statīva)		1923×1370×1200 mm(bez vītņu statīva)

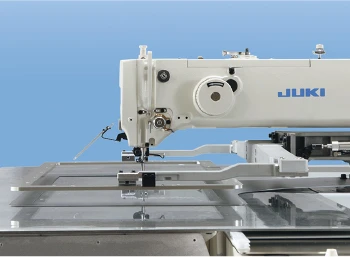

JUKI AMS-224EN programmējamā raksta mašīna ne tikai nodrošina augstāku produktivitāti, pateicoties tūlītējam šūšanas ātruma palielinājumam/samazinam šūšanas sākumā/beigās un diegu apgriešanas ātruma palielināšanai, bet arī nodrošina elastīgu reakciju uz materiāliem, lai solītu uzlabotu šuvju kvalitāte, pateicoties JUKI unikālajam aktīvajam spriegojumam un programmējamam starpspiedienam.

AMS-EN sērija tirgū ir atzinīgi novērtēta tās lietošanas vienkāršības dēļ, ko nodrošina vienmērīgs šūšanas materiāla iestatījums un liela izmēra krāsu šķidro kristālu skārienpanelis.

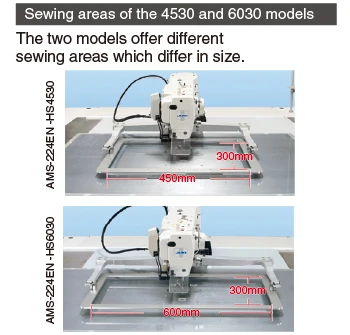

Sērijai tagad ir pievienoti šādi divi papildu modeļi:

AMS-224EN-4530 [450 mm(X) × 300 mm(Y)]

AMS-224EN-6030 [600 mm(X) × 300 mm(Y)]

XY padeves mehānismam ir pieņemta jaunizstrādāta ar kodētāju kontrolēta soļu motora sistēma. Tas veicina precīzāku šūšanas veiktspēju un palielina produktivitāti.

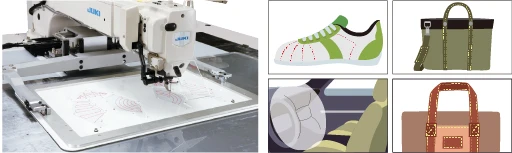

JUKI AMS{0}}EN programmējamā raksta iekārtaveic dažāda veida šuves, maksimāli izmantojot savu plašāko šūšanas laukumu dažādos šūšanas pielietojumos, piemēram, rokturu piestiprināšanā somām un maisiņiem, jostu piestiprināšanai, daudzu mazu detaļu šūšanai vienlaikus, detaļu piestiprināšanai apaviem un sporta apaviem (viens pāris apavi) un gaisa spilvenu šūšana.



AMS{0}}EN ir izstrādāts, ņemot vērā elektroenerģijas taupīšanu, lai palielinātu ekonomiju. Mašīna ir pieņēmusi tiešās piedziņas sistēmu, izmantojot kompakta izmēra maiņstrāvas servomotoru, lai darbinātu mašīnas galvu. Tas ir arī ieviesis kodētāja vadības sistēmu, kas darbina soļu motoru ar minimālu elektrisko jaudu atbilstoši materiāla svaram un dūriena garumam materiāla padeves XY piedziņai. Izmantojot šīs divas sistēmas, iekārtas vidējais enerģijas patēriņš tiek samazināts par 30% darbības laikā un par 45% gaidīšanas režīmā, salīdzinot ar mūsu parasto modeli (AMS-224C), kurā nav iekļauta kodētāja vadības sistēma.

* Diagrammā ir sniegts salīdzinājums starp AMS-224EN un AMS-224C, šujot labās un kreisās puses apavu augšējo daļu formas pielīmēšanu (apmēram 1,000 dūrienu) zem nepārtrauktas šūšanas režīms.



Padeves stāvokli var pārbaudīt šūšanas laikā, izmantojot kodētāja vadīto XY piedziņas soļu motoru. Tas ievērojami uzlabo padeves precizitāti. Rezultātā ievērojami samazinās šūšanas raksta deformācija, kas var rasties, šujot ar lielu ātrumu vai šujot smagu materiālu.

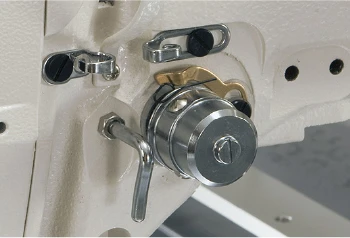

Tirgū pārbaudīts aktīvais spriegojums ir ieviests adatas diegu spriegojuma regulatorā. Izmantojot aktīvo spriegojumu, ir iespējotas precīzas adatas diegu spriegojuma izmaiņas šūšanas laikā. Tāpēc adatas vītnes spriegojumu var iestatīt saistībā ar materiāla biezumu, un to var koriģēt atbilstoši šūšanas virzienam, izmantojot vadības paneli, izmantojot katru dūrienu. Tā kā adatas vītnes spriegojums ir reproducējams, nodrošinot plašāku šūšanas apstākļu klāstu, var samazināt laiku, kas nepieciešams iestatīšanas maiņai, mainot procesu.



IP-420 skārienpanelis piedāvā tirgū pārbaudītu vieglu darbību. Tam ir plats ekrāns un programmējamas funkcijas. Datus var ievadīt/rediģēt, vizuāli pārbaudot adatas kustību.

Krāsu LCD bloks vienā mirklī parāda šūšanas datus, piemēram, dūriena formu, adatas vītnes spriegojumu, palielināšanas/samazināšanas attiecību, šūšanas ātrumu un dūrienu skaitu. IP{0}} tiek nodrošināts kā standarts ar 14 dažādām displeja valodām.

Taustiņu bloķēšanas pielāgošanas funkcija

Taustiņu bloķēšanas stāvokli var iestatīt pēc vēlēšanās. Tāpēc ir iespējams paslēpt priekšmetus, ar kuriem operatoriem nevajadzētu rīkoties.

Vienkāršots darbības režīms

Iestatīto vienumu vienkāršošana un IP{0}} ekrāna pāreja atvieglo lietošanu un palīdz samazināt operatora nogurumu.

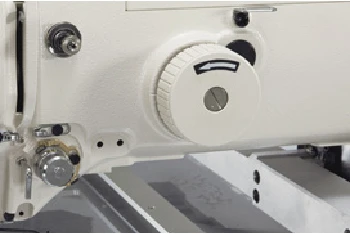

Ar rokas skriemeli, kas ir novietots uz mašīnas sviras, var viegli regulēt ne tikai adatas stieņa vai starpspiediena augstumu, bet arī adatas ievades punktu datu programmēšanas laikā.



Mehāniskais vārsts iet uz augšu un nolaižas atbilstoši pedāļa nospiestajam dziļumam. Tas ļauj viegli novietot šujamās daļas novietojumu.



JUKI AMS{0}}LV programmējams modelismašīna sasniedz lielāko šūšanas ātrumu 2500 sti/min starp tām, kurām ir līdzīgs šūšanas laukums. Maksimālais šūšanas ātrums tiek sasniegts ar 2. dūrienu no šūšanas sākuma. Mašīna saglabā maksimālo šūšanas ātrumu līdz brīdim, kad beidzas šūšana, un uzreiz palēninās.

JUKI unikālais ar soļu motoru vadāmais vītnes apgriešanas mehānisms ir pieņemts, lai nodrošinātu ātru un vienmērīgu vītnes apgriešanas veiktspēju, būtiski samazinot kopējo cikla laiku.

Mašīna demonstrē uzlabotu atsaucību, pateicoties galvenās vārpstas tiešās piedziņas sistēmai.



Rāmis (adatas stieņa bloks un vītnes uztvērējs) ir ieeļļots ar smērvielu, un āķis tiek padots ar nelielu daudzumu eļļas no eļļas tvertnes.

JUKI uzlabotā sausā tehnoloģija, kas tiek izmantota vairākos mūsu šujmašīnu modeļos, aizsargā jūsu izstrādājumus no eļļas notraipīšanas.

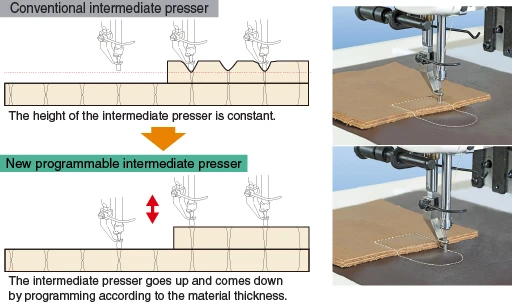

Izmantojot programmējamo starpspiedi, starpspiediena apakšējā nāves punkta augstumu var iestatīt atbilstoši materiāla biezumam, tādējādi ne tikai novēršot problēmas šūšanas laikā, piemēram, dūrienu izlaišanu un diegu pārraušanu, bet arī aizsargājot šūšanas izstrādājumu no bojājumiem. ar spiedēju. Augstuma iestatījumu var viegli mainīt pat šūšanas laikā. Iekārta noformē skaistas, viendabīgas šuves bez šuvju izlaišanas pat vairākās materiāla daļās, izmantojot ideālu aktīvā spriegojuma un programmējamā starpspiediena kombināciju.

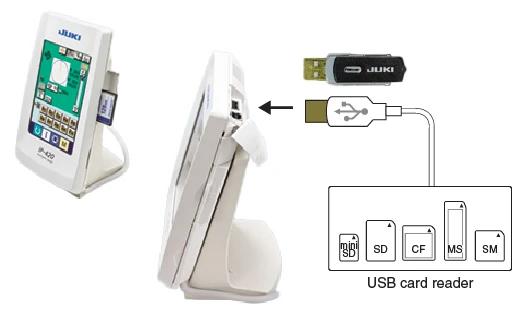

Šūšanas datus, kas izveidoti ar IP-420, var saglabāt šujmašīnas galvenā korpusa atmiņā. Atmiņas krātuves ietilpība ir ne vairāk kā 500,000 šuves un 999 raksti (maks. 50,000 valdziņi vienā rakstā). Papildus CompactFlash 33 kartei, šujmašīnas galvenais korpuss ir standarta komplektācijā ar USB savienotāju. Tagad datus var ievadīt/izvadīt uz/no dažāda veida datu nesējiem (FD (disketes), SM (SmartMedia), CF (CompactFlash), SD (Secure Digital Card) utt.), izmantojot USB īkšķa ierīci un karšu lasītājs. Maksimālais dūrienu skaits, ko var saglabāt katra datu nesēja atmiņā, ir aptuveni 50,000,000.



Barošanas rāmja pacēlums ir maksimāli 30 mm. Tas nodrošina vieglu smaga materiāla uzlikšanu uz mašīnas.

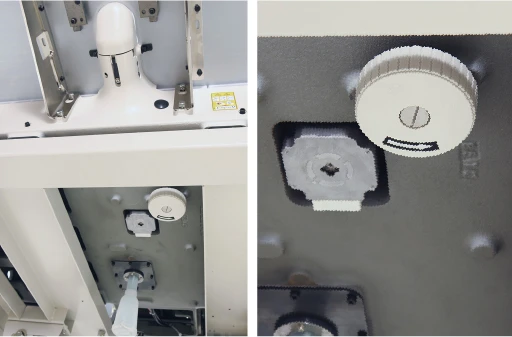

Mašīnas apakšējā daļā ir arī skriemelis. Tas ļauj viegli regulēt āķi.
